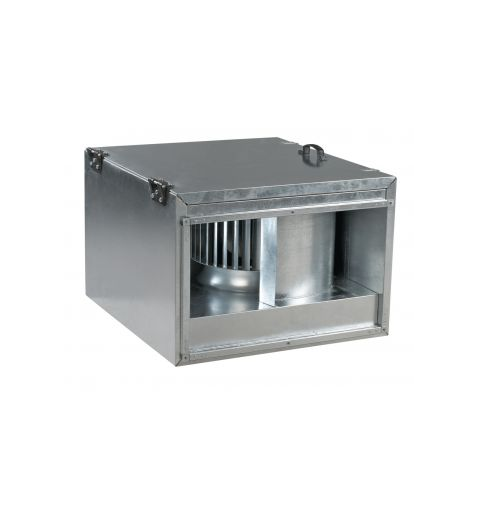

Прямокутний канальний вентилятор Вентс ВКПФІ 6Д 1000х500
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | Від 80 грн в залежності від ваги та міста |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від *90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Вентс |
| Країна виробник | Україна |
| Споживана потужність, Вт | 3870 |
| Споживаний струм, А | 7 |
| Напруга живлення, В | 400 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 930 |
| Витрата повітря, м3/год | 9540 |
| Рівень звукового тиску, дБА | 55 |
| Маса, кг | 150 |
| Захист, IP | IPX4 |
| Температура переміщуваного повітря, Градусів Цельсія | -25...+60 |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Шумоізольований канальний прямокутний вентилятор Вентс ВКПФІ 6Д 1000х500 призначений для з'єднання з повітроводами або іншими елементами систем вентиляції з перерізом 1000х500 мм. Вентилятор здатний переміщати повітря з максимальною продуктивністю до 9540 м3/год і температурою від - 20°С до +55°С. Ця модель обладнана трифазним двигуном.
Габаритні розміри
| Розміри | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 1000 | 1020 | 1040 | 1100 | 500 | 520 | 540 | 720 | 1000 |
Діаграми
Конструкція

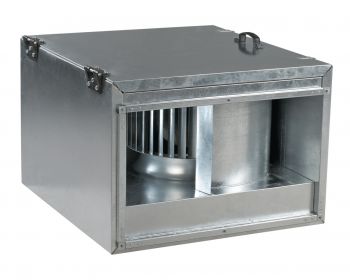

Корпус вентилятора Вентс ВКПФІ 6Д 1000х500 виготовлений з оцинкованої сталі. Моделі ВКПФІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д-8-М* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Плавне регулювання частотним перетворювачем
Частотний регулятор Вентс серії ВФЕД-1500-ТА* застосовується для зміни продуктивності вентиляторів, обладнаних трифазними двигунами. З його допомогою можна живити трифазний вентилятор від "побутової" мережі напругою 220 В.
*Регулятор купується окремо.
Монтаж
Прямокутний канальний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
