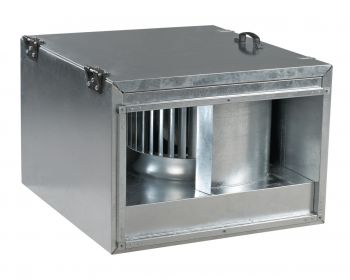

Прямокутний канальний вентилятор Вентс ВКПФІ 4Е 500х300
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | Від 80 грн в залежності від ваги та міста |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від *90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Вентс |
| Країна виробник | Україна |
| Споживана потужність, Вт | 710 |
| Споживаний струм, А | 3,1 |
| Напруга живлення, В | 400 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 1230 |
| Витрата повітря, м3/год | 2350 |
| Рівень звукового тиску, дБА | 47 |
| Маса, кг | 33 |
| Захист, IP | IPX4 |
| Температура переміщуваного повітря, Градусів Цельсія | -25...+60 |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Канальний вентилятор для прямокутних каналів Вентс ВКПФІ 4Е 500х300 є відцентровим вентилятором призначеним для використання в системах припливної або витяжної вентиляції. Під'єднується до інших елементів вентиляції перерізом 500х300 мм. Здатний переміщувати повітря з температурою в діапазоні від - 25°С до +45°С з максимальною продуктивністю 2350 м3/год. Корпус вентилятора шумоізольован мінеральною ватою.
Габаритні розміри
| Розміри | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 300 | 320 | 340 | 460 | 680 |
Діаграми
Конструкція
Корпус вентилятора Вентс ВКПФІ 4Е 500х300 виготовлений з оцинкованої сталі. Моделі ВКПФІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Для цієї моделі підходить регулятор Вентс РС-4,0-ПС (купується окремо).
Монтаж
Прямокутний канальний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
