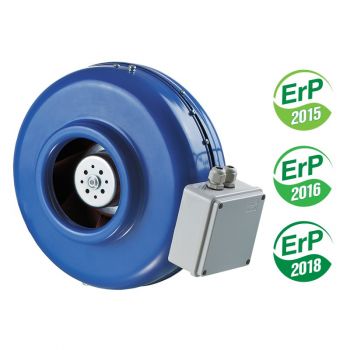

Канальный вентилятор Вентс ВКМ 125 ЕС (бурий короб)
В наличии
| Способ доставки | Срок | Стоимость | |
|---|---|---|---|
|
Новая Почта
В отделение или курьером
|
1-5 дней | От 80 грн в зависимости от веса и города |
|
Самовывоз
С пунктов выдачи
|
1 день | Бесплатно |
Гарантия на электрические комплектующие и двигатели — от *90 дней при предоставлении документа, подтверждающего покупку данного товара.
Гарантия на другие запчасти – 14 дней.
| Производитель | Vents |
| Бренд | Вентс |
| Страна производитель | Украина |
| Потребляемая мощность, Вт | 83 |
| Потребляемый ток, А | 0,58 |
| Напряжение питания, В | 230 |
| Частота электропитания, Гц | 50 |
| Частота вращения, об/ч | 3400 |
| Расход воздуха, м3/ч | 480 |
| Уровень звукового давления, дБА | 45 |
| Масса, кг | 3,58 |
| Защита, IP | IPX4 |
| Температура перемещаемого воздуха, Градусов Цельсия | -25...+60 |
| Тип материала | Сталь |
| Параметр установки | Настінний |
| Состояние | Новый |
| Срок гарантии, мес | 24 |
Канальный вентилятор Вентс ВКМ 125 ЕС используется в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +60°С. Вентилятор способен обеспечить максимальную производительность 480 м3/ч. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице.
Установлен ЕС-мотор постоянного тока с внешним ротором с высоким КПД. Использование такого двигателя уменьшило на 35% потребление энергии по сравнению с обычными моделями.
Габаритные размеры
| Размеры | ∅D | ∅D1 | H | B | B1 | L | L1 | L2 | L3 |
| мм | 123 | 255 | 340 | 310 | 270 | 203 | 20 | 25 | 30 |
Диаграмма
Конструкция
Корпус изготовлен из оцинкованной стали с полимерным покрытием, изделие проходит проверку на герметичность в заводских условиях. Центробежная крыльчатка изготовлена из стали.
Двигатель
Применяется ЕС-мотор постоянного тока с внешним ротором, оборудованный рабочим колесом с загнутыми назад лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 часов. Турбина проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.
Класс защиты двигателя IP 44.
Управление
Канальный вентилятор управляется с помощью управляющего сигнала 0–10 В. При изменении значения этого сигнала изменяется скорость вращения крыльчатки, а, как следствие, производительность вентиляции. Для этого нужен внешний регулятор или контроллер с аналоговым выходом 0–10 В. Подключение производится по схеме ниже.
Регулировка скорости
Регулировка расхода воздуха осуществляется с помощью регулятора Р-1/010 (поставляется отдельно). Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0–10 В. При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения.
Регулятор скорости для вентиляторов с ЕС-мотором Вентс Р-1/010
Управление с помощью ПК*
Также включение, выключение вентилятора и изменение его производительности может осуществляться с помощью контроллера. Если таких вентиляторов в системе вентиляции много, их можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет.
Программное обеспечение позволяет с высокой точностью управлять работой объединённых в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети. Это повышает эффективность вентиляции и продлевает срок службы вентиляционной системы.
*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу производится специалистами с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Гарантия
Изготовитель устанавливает гарантийный срок изделия длительностью 24 месяца (2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.
Пример монтажа
